Der Bau einer Straßenbahn: 7 Schritte

Alstom fertigt die neuen Bahnen in Bautzen speziell für uns und unser Schienennetz an. Schließlich müssen die Bahnen an die Bahnsteige, in die Werkstatt und durch jede noch so enge Kurve passen.

Der Bau der Bahnen passiert in 7 Schritten, die wir euch hier kurz vorstellen. Weiter unten findet ihr Fotos der jeweiligen Schritte.

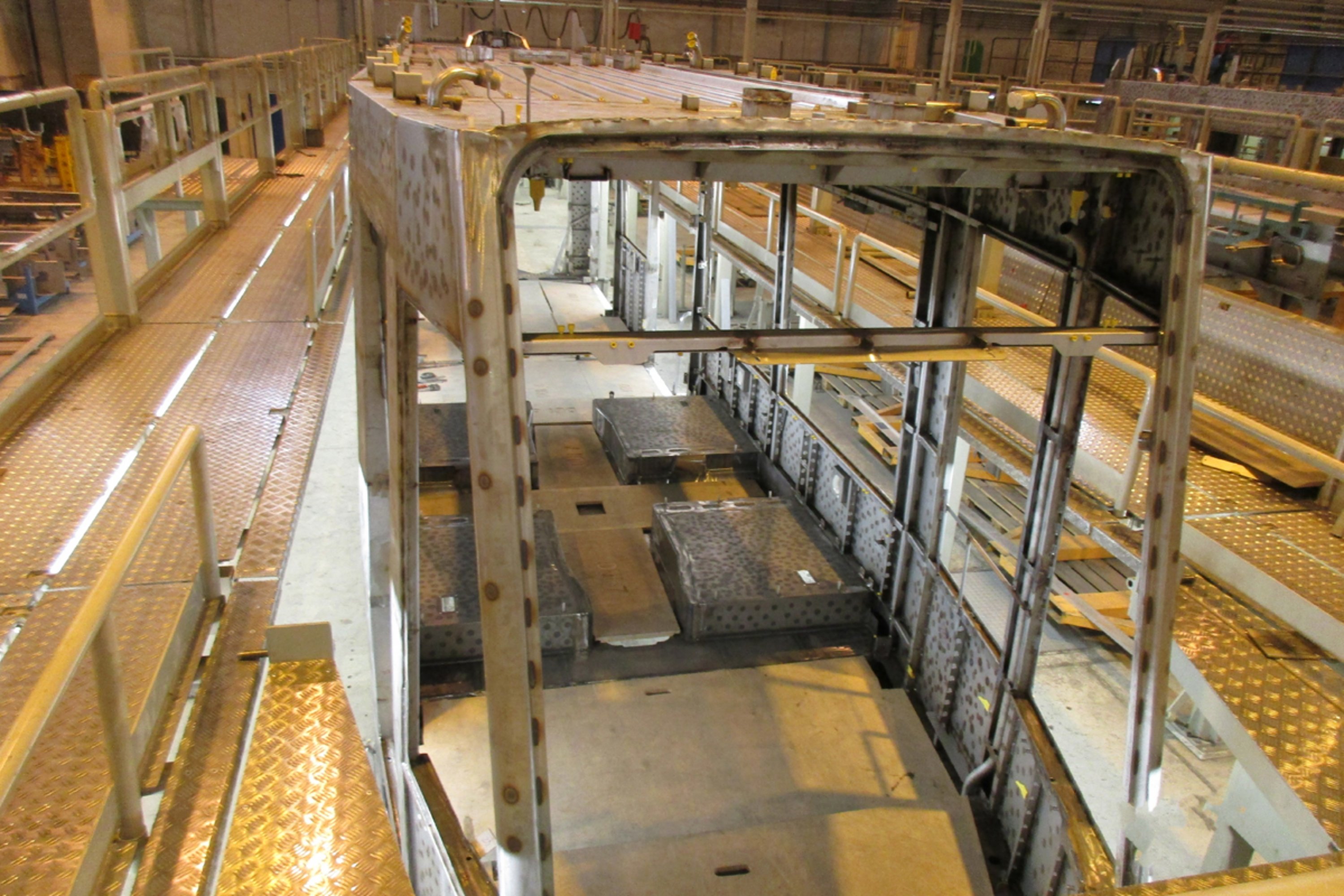

Schritt 1: Rohbau

Wagenkästen bilden das Grundgerüst einer Bahn – vergleichbar mit der Karosserie eines Autos. Die Unterkonstruktionen der Böden, Seitenwände und Dächer werden einzeln angefertigt und im Anschluss durch Schweißen miteinander verbunden. Die neuen Bahnen bestehen aus drei Wagenkästen: zwei gleichgroßen Kopfteilen und einem Mittelteil. Zusammengesetzt ist der gesamte Rohbau später fast 34 Meter lang, 2,30 Meter breit und 3,50 Meter hoch.

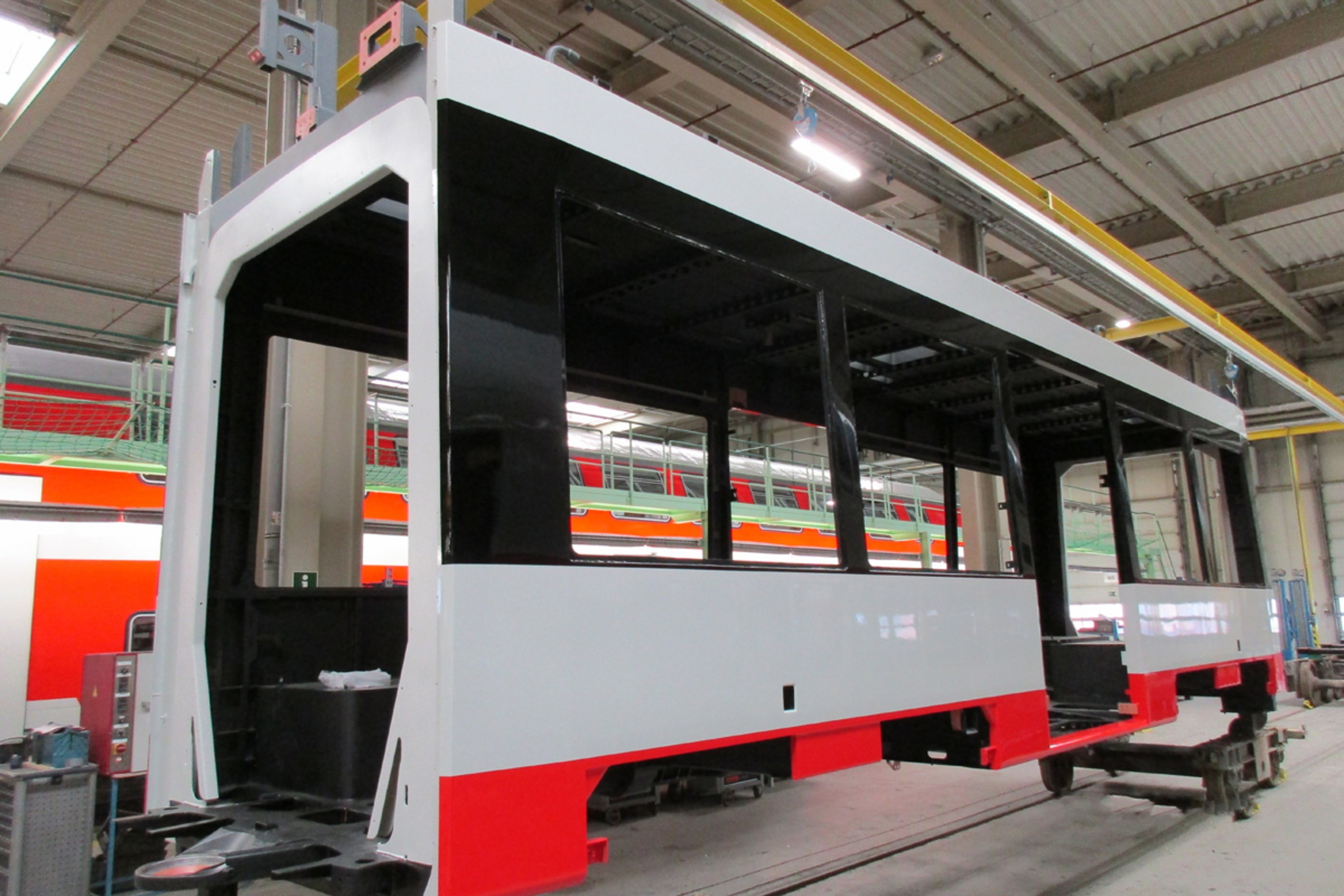

Schritt 2: Strahlen, grundieren, lackieren

Im nächsten Schritt werden die Wagenkästen lackiert. Zuvor werden durch Sandstrahlen Verschmutzungen und andere Verunreinigungen von der Oberfläche entfernt. Dann werden die Flächen grundiert, damit der Lack besser haftet. Wie ihre Vorgänger werden die neuen Bahnen in den DVG-Farben – rot-weiß – durch Duisburg fahren.

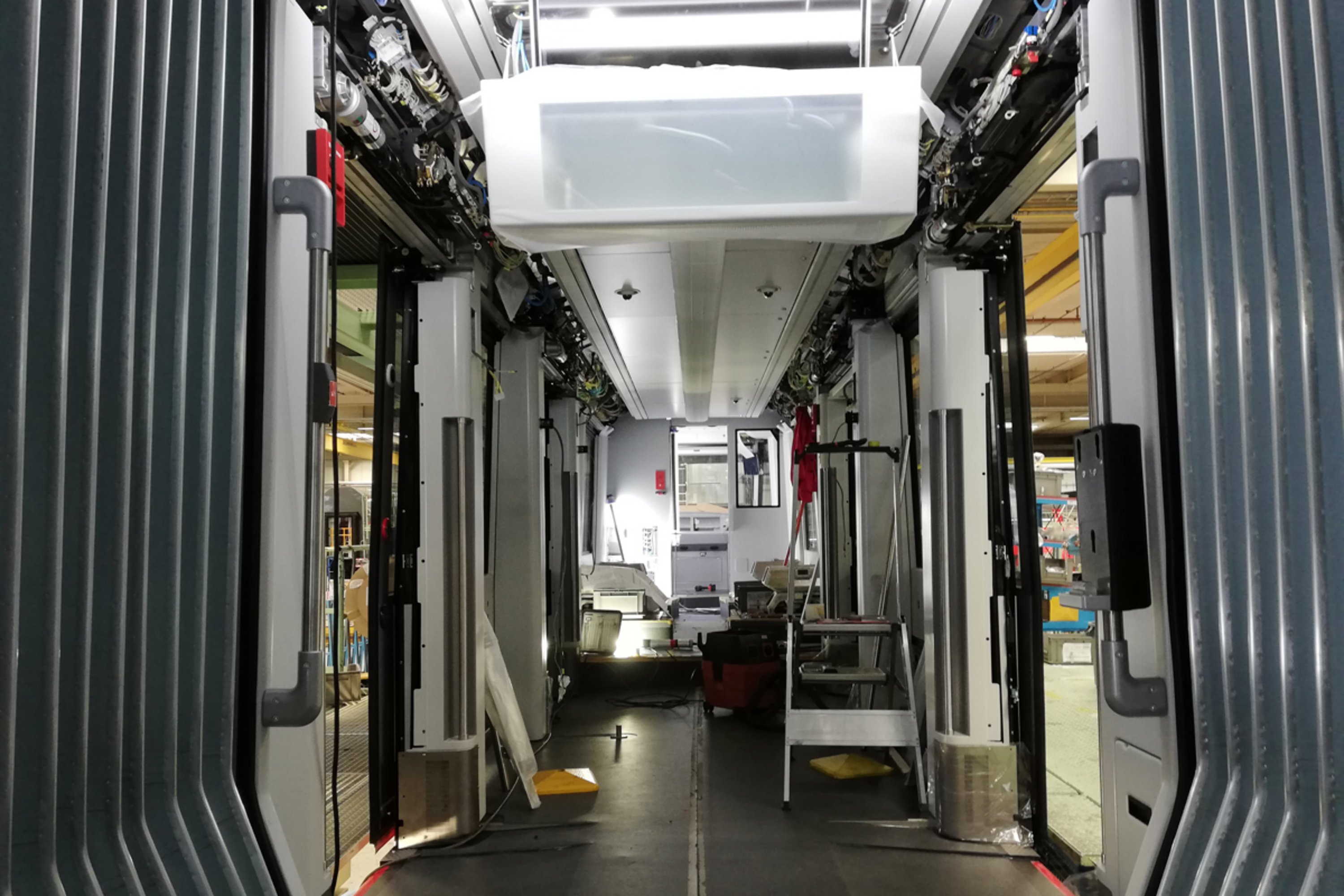

Schritt 3: Innenausbau

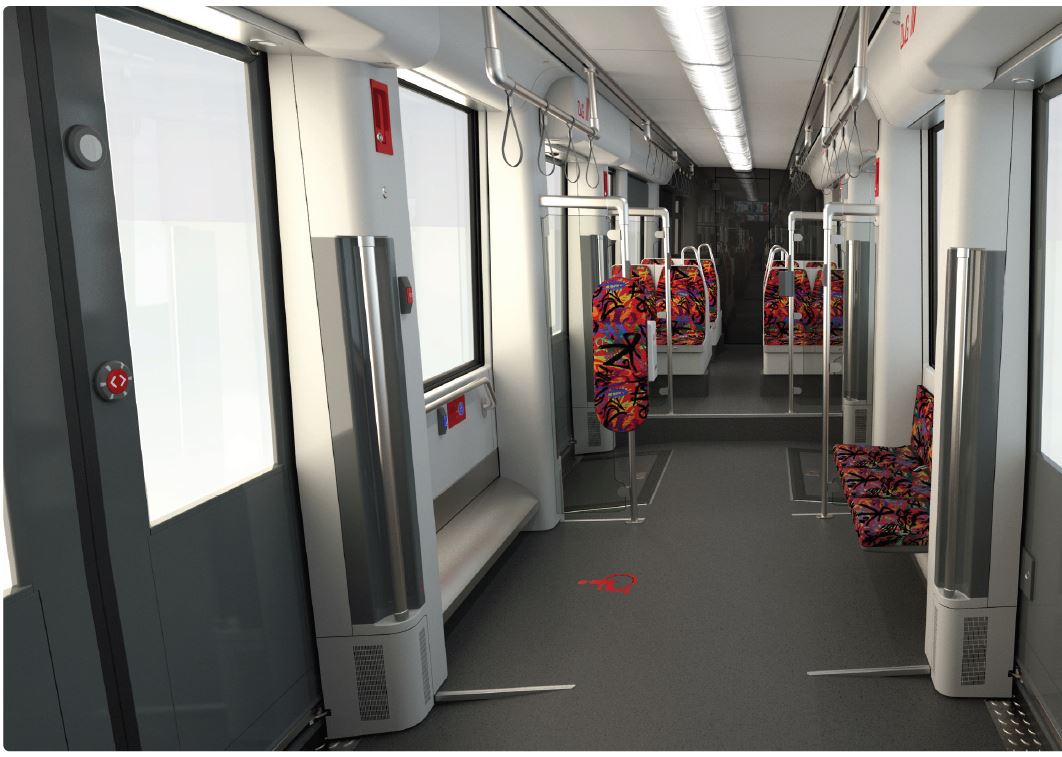

Frisch lackiert geht es an den Innenausbau: Nachdem die Böden und Fenster eingebaut wurden, werden beispielsweise Leuchten, Sitze, Haltestangen, Fahrkartenentwerter, Elektrogeräte und Monitore für die Haltestellenanzeige verbaut. Der Innenausbau eines Vorserienfahrzeugs dauert etwa zwei Monate.

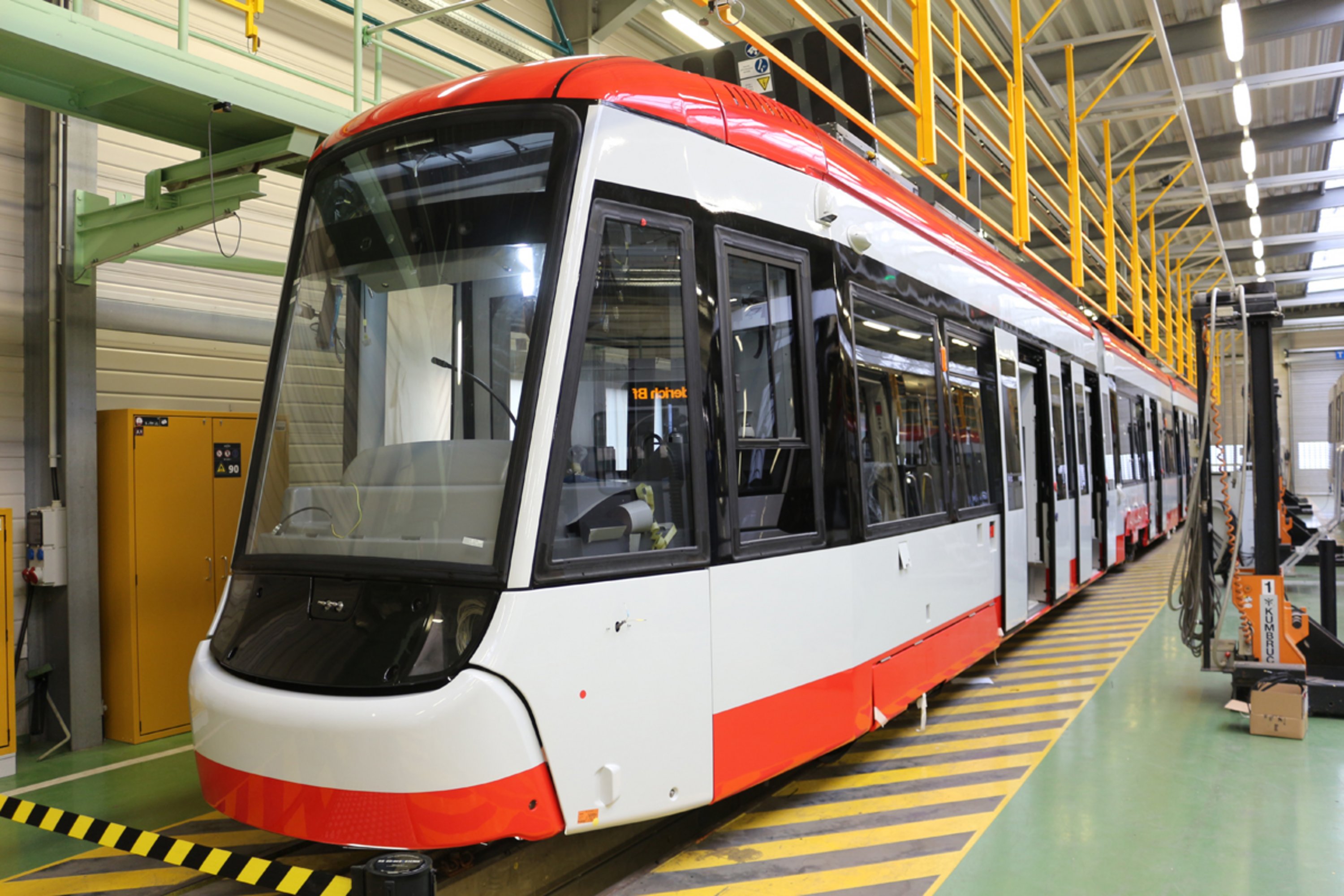

Schritt 4: Zugbildung

Im vierten Schritt werden die drei frisch lackierten und von innen ausgestatteten Wagenkästen zu einer Bahn zusammengesetzt. Die Experten nennen diesen Vorgang Zugbildung.

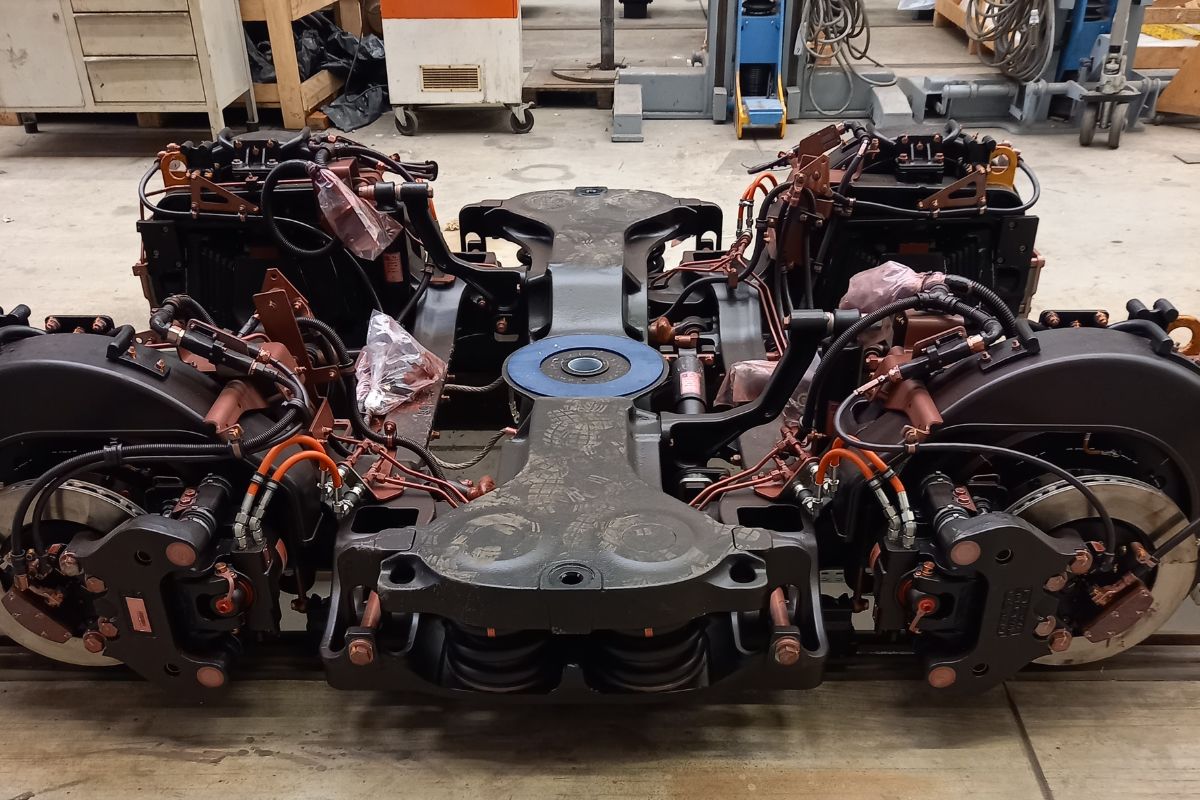

Schritt 5: Drehgestell

Ohne die Drehgestelle dreht sich nichts. Sie sind das Fahrgestell einer Bahn und sorgen dafür, dass die Bahnen durch alle Kurven im Duisburger Netz fahren können. Zum Schluss werden die Wagen auf die vier Drehgestelle gesetzt. Drehgestelle bestehen aus einem Rahmen, an dem unter anderem Achsen, Radreifen, Federung, Getriebe, Bremsen und Motoren befestigt sind.

Schritt 6: Tests

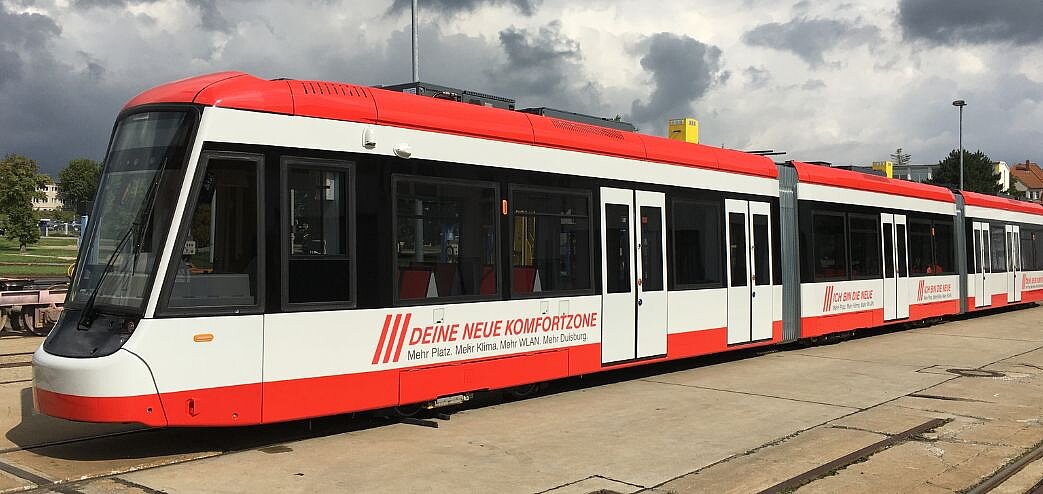

Aus Wagenkästen, Drehgestellen und sämtlichen Innenkomponenten entsteht die Bahn, die von Alstom und von uns auf Herz und Nieren geprüft wird. Zunächst wird das Fahrzeug im Stand getestet und einzelne Stromkreise eingeschaltet. Wenn die Bahn diese Tests besteht, geht es auf die Strecke. Erstmal fahren die Bahnen aber nur auf dem Firmengelände von Alstom in Bautzen.

Schritt 7: Weitere Ausstattung

Angekommen in Duisburg bekommt die Bahne in unserer Werkstatt am Betriebshof Grunewald den letzten Schliff. Hier werden Bordwerkzeuge, wie beispielsweise Weicheneisen und Schneebesen verstaut. Unsere Kollegen führen dann noch weitere Tests auf dem Betriebshof und anschließend im Streckennetz durch. Erst wenn alle Tests bestanden sind, kommt das Fahrzeug zum Einsatz.
